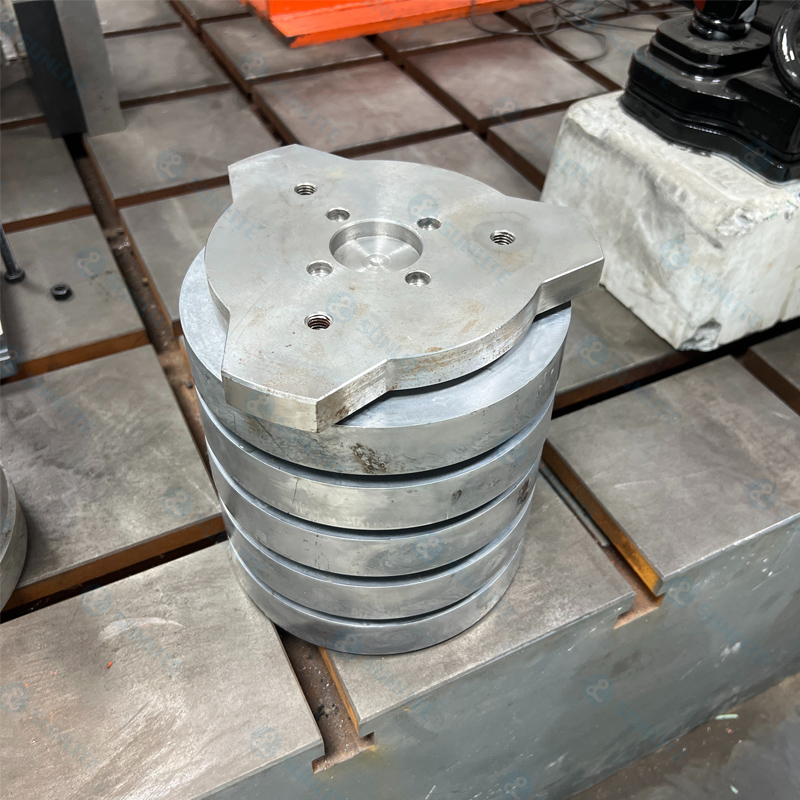

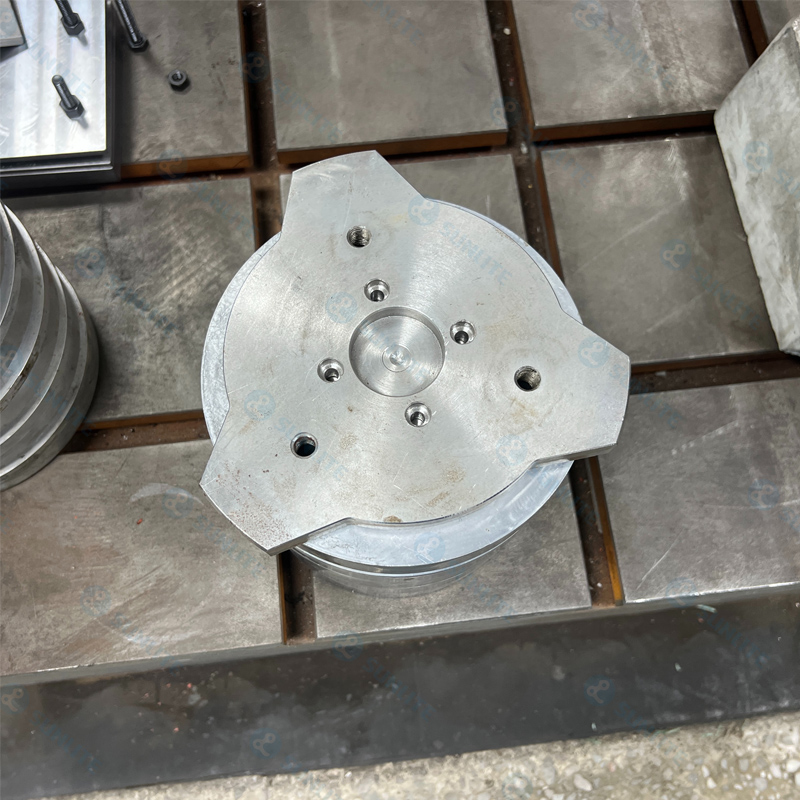

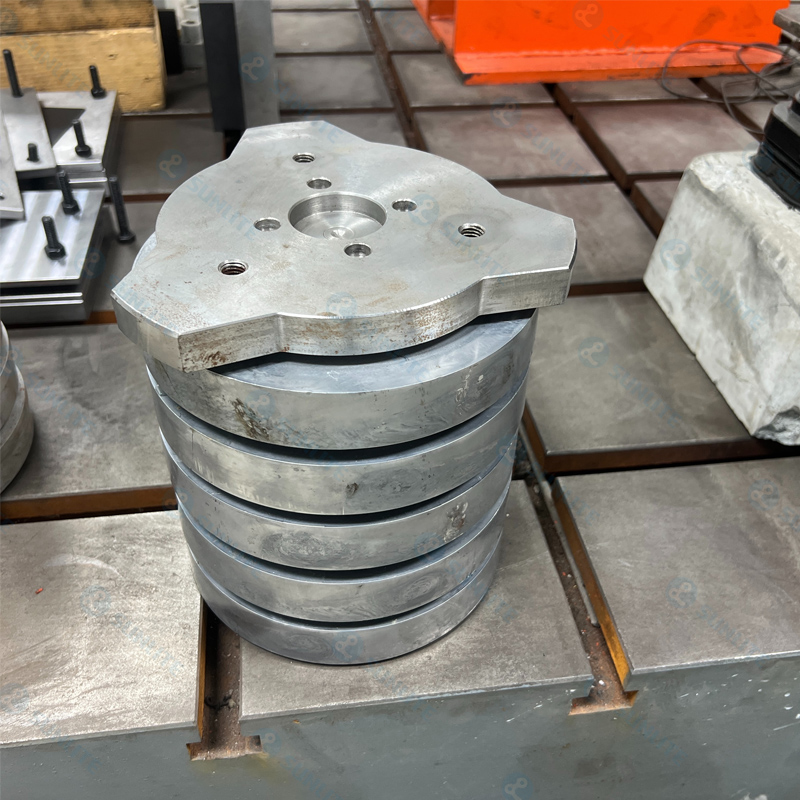

fononisk kristallisolator

Applikationsscenarier

1. Järnvägsspår vibrationsisolering – minskar vibrationsöverföring orsakad av tågdrift

2. Urban Rail Transit – förbättrar passagerarturkomforten

3. Höghastighets järnvägslinjer-Minimerar trötthetsskador för spårstrukturer

4. Vibrationskontroll för spårbroar och tunnlar – skyddsåtgärder närliggande byggnader och infrastruktur

Produktbeskrivning

Denna isolator utnyttjar den ** lokala resonansmekanismen för fononiska kristaller ** för att exakt kontrollera utbredningen av elastiska vågor i järnvägsstrukturer. Den uppnår **> 18DB införingsförlust ** över frekvensbandet 20–200Hz, vilket ger mycket effektiv bredbandsvibrationsisolering. Jämfört med traditionella stålfjäder flytande plattsystem erbjuder det upp till ** 50% förbättring av vibrationsminskning ** samtidigt som vi eliminerar vårbrottsrisker-vilket ger en nästa generations lösning som kombinerar överlägsna prestanda med noll säkerhetsproblem för järnvägsvibrationsprojekt.

Produktfunktion

Bredbandsvågstyrning:

Lokala resonansenheter utvidgar det elastiska vågbandgapområdet, särskilt undertrycker 20-200Hz huvudvibrationsfrekvensband av spår.

Metamaterialstruktur gör det möjligt för vibrationsisoleringseffektivitet att överstiga ＞ 18dB, med 40% förbättring av högfrekventa brusreduceringsprestanda.

Inre säkerhetsdesign:

Hel-faststatliga icke-metalliska resonatorer eliminerar risken för trötthetsfraktur hos metallfjädrar, vilket minskar underhållskostnaderna med 90%.

Modulära förinstallerade enheter stöder snabb ersättning, vilket minskar driftstoppet med 80%.

Förbättrad miljöanpassningsbarhet:

Bandgap -stabilitet ＞ 95% inom temperaturområdet -20 ℃ ~ 80 ℃, vilket motstår frys -t -t -t -t -termiska expansionseffekter.

Salt spray motståndsklassificering ＞ 1000H (ISO 9227), lämplig för kust-/tunnelfuktiga miljöer.

Bemyndigad av intelligent drift och underhåll:

Trådlös övervakning av statusen för resonansenheten möjliggör digital tvillinghantering av vibrationsundertryckningseffektivitet.

Prestationsindex

Kärnteknologi: Fononisk kristall lokal resonansstruktur

Vibrationsisoleringsprestanda: Insättningsförlust ＞ 18dB (EN 15461 Teststandard)

Effektiv frekvensbandbredd: 20-200Hz Elastic Wave Bandgap Control

Mekanisk livslängd: ＞ 30 år (100 miljoner cykler av dynamisk belastning)

Temperaturområde: -20 ℃ ~ 80 ℃ (bandgap frekvensavvikelse ≤3%)

Lastkapacitet: ≥300kn/m² vertikal lagerkapacitet

Ansökningsområde

Urban Metro: Vibrationskänsliga områden med tunnelavsnittsspår (under sjukhus, laboratorier)

Höghastighets järnväg: Resonansriskförebyggande och kontroll i brosektioner

Precisionstillverkning: Ultra-Quiet miljöskydd för chipfabriker/optiska laboratorier intill spår

Medicinska centra: Skydd av utrustning som MRT mot mikro-vibreringsstörning

Renoveringsprojekt: Säkerhetsuppgradering och utbyte av befintliga stålfjäderflytande plattor
